La comprensione delle forze che agiscono su un sistema rotante è fondamentale in numerosi campi dell'ingegneria e della meccanica. Un esempio concreto di tale sistema è il seggiolino rotante, spesso presente nei parchi divertimento o in contesti di allenamento. Analizzare le forze in gioco, in particolare la coppia, permette di garantire la sicurezza, l'efficienza e la corretta funzionalità di tali meccanismi. Questo articolo esplorerà in dettaglio la natura della coppia, le sue modalità di misurazione e le sue applicazioni pratiche, con un focus specifico sui sistemi rotanti come i seggiolini.
Cos'è la Coppia?

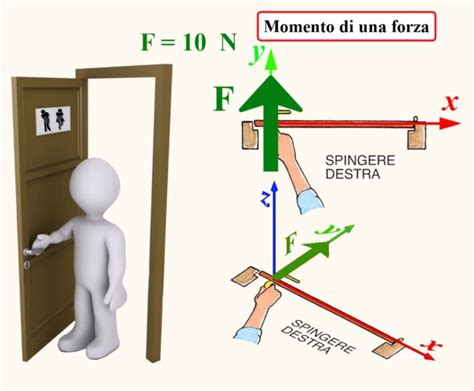

Per comprendere appieno la coppia, è utile richiamare il concetto di forza. Come ricordato dalle lezioni di fisica, la forza è una qualsiasi causa capace di modificare lo stato di quiete o di moto di un corpo; se applicata a un corpo non rigido ne causa la deformazione. Ad esempio, una semplice forza lineare può spingere (o tirare) una massa in uno stato di riposo, modificando la velocità ed accelerandola nel tempo.

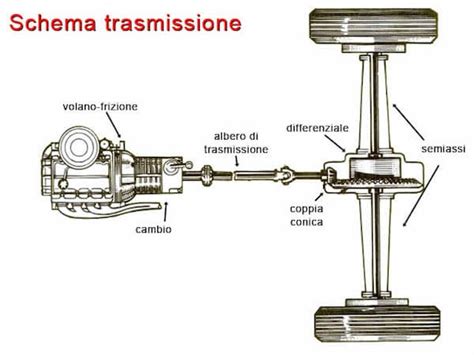

La coppia, invece, è una forza che fa ruotare un oggetto attorno a un asse di rotazione. La coppia è quindi una "forza di torsione", nota anche come forza di rotazione. L'esempio più ovvio di coppia in un veicolo è l'albero di trasmissione dell'auto. La quantità di coppia che il motore è in grado di generare in quell'albero determina la capacità dell'auto di lavorare, ovvero la sua potenza di accelerazione e la sua capacità di superare pendenze. La coppia è un vettore, il che significa che agisce in una certa direzione, definita dalla regola della mano destra (se le dita si chiudono nella direzione della rotazione, il pollice indica la direzione della coppia). Come "forza di torsione" la coppia permette di far ruotare o girare un albero di trasmissione, una vite, un bullone o una ruota.
La coppia può anche essere definita momento o momento di forza. La coppia in generale è indicata con il simbolo ( \tau) (la lettera minuscola greca “t”). L'unità derivata dal SI per la coppia (momento di forza) è (Nm) (Newton-metri). Negli Stati Uniti, la coppia è spesso espressa in piedi per libbra ((ft/lbs)). Per convertire in (Nm) in (ft/lbs), basta semplicemente dividere il valore di (Nm) per 1,356. Ad esempio, una coppia di 100 (Nm) equivale a circa 73,76 (ft/lbs).
Perché è Essenziale Misurare la Coppia nei Sistemi Rotanti?
La misura della coppia meccanica degli alberi rotanti è essenziale durante la progettazione, la messa in servizio e la risoluzione dei problemi di tutti i tipi di macchine. Conoscere la vera coppia meccanica di un albero, un'elica o un altro elemento rotante è l'unico modo per sapere se questo soddisfa le sue specifiche. Nel contesto di un seggiolino rotante, ad esempio, la coppia applicata al motore che aziona la rotazione deve essere attentamente controllata per garantire una velocità costante e sicura, evitando accelerazioni o decelerazioni improvvise che potrebbero mettere a disagio o in pericolo i passeggeri.
In alcune applicazioni è fondamentale sapere qual è la coppia in ogni momento, per proteggersi da una coppia elevata potenzialmente pericolosa che potrebbe causare danni o guasti al sistema. Per queste ragioni le misure di coppia rappresentano una parte importante della manutenzione predittiva. Immaginiamo un seggiolino rotante che inizia a mostrare segni di usura meccanica. Un monitoraggio costante della coppia potrebbe rilevare un aumento inaspettato, indicando un attrito maggiore o un componente che sta cedendo, permettendo un intervento di manutenzione prima che si verifichi un guasto catastrofico.
I Principali Tipi di Coppia: Rotante e di Reazione
Esistono due tipi principali di coppia che è importante distinguere:
- La Coppia di Rotazione, nota anche come coppia di rotazione o dinamica.
- La Coppia di Reazione, detta anche coppia stazionaria o statica.
Coppia Rotativa (o Dinamica)
Oggetti come alberi, turbine e ruote che ruotano molte volte (o all'infinito) attorno a un'asse, hanno una coppia rotante o "rotativa". Questa è la coppia che viene trasmessa attivamente da un componente a un altro per generare movimento. Nel caso di un seggiolino rotante, la coppia rotativa è quella generata dal motore per far girare la struttura centrale e, di conseguenza, i seggiolini ad essa collegati. Questa coppia è responsabile dell'accelerazione, del mantenimento della velocità e della decelerazione del sistema.
Coppia di Reazione (o Statica)
La forza statica applicata a un oggetto è chiamata reazione o coppia stazionaria. Ad esempio, quando metti una chiave inglese su un bullone e poi tenti di serrarlo, stai applicando una coppia di reazione ad esso. Anche se il bullone non gira molto o per niente, la coppia di reazione è comunque presente. In questo caso, la coppia viene misurata in meno di un giro. Un altro esempio pertinente al nostro argomento potrebbe essere la forza di resistenza che un passeggero esercita sui braccioli del seggiolino durante una rapida rotazione, una forza che, sebbene non causi una rotazione aggiuntiva del seggiolino stesso, rappresenta una coppia di reazione sul corpo del passeggero.
Come Viene Misurata la Coppia? Metodi Diretti e Indiretti
La coppia può essere misurata in modo indiretto e diretto.
Misurazione Indiretta della Coppia
Se si conosce l'efficienza del motore e la velocità dell'albero, è possibile misurare la potenza per effettuare una stima della coppia. Questo è un modo indiretto di misurare la coppia. Ad esempio, in un seggiolino rotante, potremmo conoscere la potenza nominale del motore elettrico che lo aziona e misurarne la velocità di rotazione. Utilizzando la formula ( \tau = P / \omega ), dove (P) è la potenza e ( \omega ) è la velocità angolare, possiamo stimare la coppia. Tuttavia, questo metodo è meno preciso poiché non tiene conto di perdite di energia dovute all'attrito nei cuscinetti, alla resistenza dell'aria e ad altre inefficienze meccaniche che possono variare nel tempo.
Misurazione Diretta della Coppia
Tuttavia, il modo migliore e più accurato per misurare la coppia è utilizzare un metodo diretto, utilizzando sensori di coppia. Esistono due categorie principali di sensori di coppia: sensori di coppia di reazione e sensori di coppia rotanti.
Sensori di Coppia a Reazione (Statici)
Un sensore di coppia di reazione misura la coppia statica o non rotazionale. Un buon esempio di sensore di coppia di reazione è una chiave dinamometrica. Questo strumento viene utilizzato per garantire che una corretta quantità di coppia venga applicata a un bullone, un dado o un altro dispositivo di fissaggio. La base della chiave ha una regolazione su una quantità di coppia desiderata e, viene emesso un clic udibile quando viene raggiunta la coppia corretta dall’operatore che applica la forza. Questi sono spesso indicati come chiavi dinamometriche "a scatto" e offrono diversi punti di regolazione.

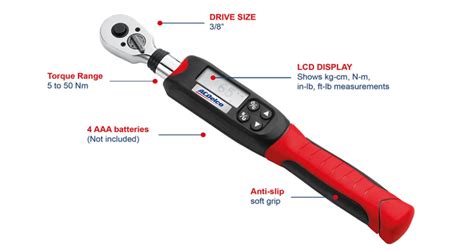

Le chiavi dinamometriche digitali hanno un calibro ad ago o un display digitale che mostra la coppia applicata. Alcuni modelli elettronici, in particolare quelli destinati al lavoro in fabbrica, dispongono di una memoria che memorizza ogni operazione a scopo documentale e controllo qualità.
I sensori di coppia di reazione utilizzano tipicamente un sensore piezoelettrico a base di quarzo o un sensore estensimetrico per misurare la coppia. Sono disponibili molti tipi e varianti di chiavi dinamometriche e cacciaviti dinamometrici, ognuno progettato per specifiche applicazioni che richiedono un controllo preciso della forza di serraggio.
Sensori di Coppia Rotazionali (Dinamici)
Un sensore di coppia rotazionale è un trasduttore che converte la coppia rotazionale in un output che possiamo misurare, visualizzare, analizzare e memorizzare. I trasduttori di coppia rotazionali vengono utilizzati per banchi prova di coppia di motori, prove di motori a combustione interna, prove di motori elettrici, alberi di trasmissione, turbine, generatori e, naturalmente, per monitorare la coppia applicata agli alberi dei seggiolini rotanti o ai loro meccanismi di azionamento.
I metodi di misura diretta della coppia sono più accurati dei metodi indiretti. La maggior parte di essi comporta l'uso di un estensimetro montato sull'albero di trasmissione. Questo sensore misura direttamente la forza di torsione sull'albero stesso.
Quando l'albero viene ruotato dal motore, si torcerà leggermente. A causa della rigidità dell'acciaio, la torsione è impossibile da vedere ad occhio nudo, ma può essere rilevata da estensimetri incollati all'albero. La disposizione di quattro resistenze forma un ponte di Wheatstone, la cui uscita è bilanciata e condizionata dal sistema di misura della coppia rotante.
L'uscita di questo estensimetro può essere cablata direttamente (se possibile) o telemetricamente wireless alla misura della coppia grazie ad un sistema DAQ (acquisizione dati). Un tipico sistema di misura della coppia rotante utilizza un sensore di coppia integrato nell'albero di trasmissione. All'interno del sensore di coppia rotativo stesso, le uscite dei sensori estensimetrici montati sull'albero vengono inviate all'elettronica tramite un collettore rotante (i sensori estensimetrici devono essere alimentati). In alternativa, è possibile utilizzare una connessione sensore brushless o induttiva, che consente velocità più elevate e minore usura fisica, con conseguente minore manutenzione a lungo termine. Anche l'angolo e il numero di giri possono essere misurati senza contatto, informazioni cruciali per determinare la potenza effettiva erogata dal motore e per analizzare le vibrazioni.
I sistemi DAQ di Dewesoft sono ideali per misurare tutti i parametri fisici, inclusa la coppia. Forniscono un condizionamento del segnale isolato che garantisce un'acquisizione dei dati a basso rumore e ad alta precisione. Forniscono, inoltre, ingressi contatore/RPM/encoder ad alta velocità ideali per misurare simultaneamente la velocità, l'angolo e la posizione dell'albero. Nei sistemi DAQ Dewesoft, i dati dei contatori analogici e digitali sono sincronizzati con precisione, il che è importante per ogni applicazione, ma soprattutto quando si eseguono test di vibrazione rotazionale e torsionale.
Sistemi di Misura di Coppia Rotante Installati in Modo Permanente
Nel sistema mostrato in precedenza, un sensore di coppia rotativo è montato tra il motore e un freno, utilizzando giunti su ciascun lato. L'albero che attraversa il sensore è dotato di un sensore estensimetrico che misura la forza di torsione sull'albero. L'uscita di questo segnale viene condizionata e inviata ad un sistema di misura DAQ (acquisizione dati), o semplicemente ad un display digitale o ad un sistema di allarme se è richiesto il monitoraggio.
I sensori di coppia rotativi sono dotati opzionalmente di un encoder che fornisce in output la velocità dell'albero e l'angolo in modo molto preciso. Queste uscite vengono utilizzate per studi di vibrazioni torsionali e rotazionali. La misura delle velocità e la misura angolare sono essenziali nelle applicazioni dinamometriche, dove vengono utilizzate per calcolare la potenza in uscita (espressa in o HP o Kw) e l'efficienza del motore.
Sistemi di Misura di Coppia Rotativa Installati Temporaneamente
Per misure non permanenti della coppia rotativa, gli estensimetri possono essere montati direttamente sull'albero di trasmissione. Una piccola interfaccia, alimentata a batteria, alimenta i sensori e invia i dati in modalità wireless a un'unità di elaborazione vicina, dalla quale possono essere registrati, visualizzati e analizzati utilizzando un sistema DAQ. I sensori di coppia wireless, come quelli di Parker-Lord, sono compatibili con il software DAQ DewesoftX e possono, quindi, essere integrati in sistemi DAQ di qualsiasi scala, da un singolo canale a centinaia di canali distribuiti. Questo approccio è particolarmente utile per la diagnostica su seggiolini rotanti esistenti, dove l'installazione permanente di un sensore potrebbe essere complessa o costosa.
Applicazioni di Analisi agli Ordini e Vibrazioni Torsionali
Le vibrazioni torsionali sugli alberi rotanti rappresentano una fonte significativa di guasto in molti sistemi meccanici. L'analisi delle vibrazioni rotazionali e torsionali rappresenta uno strumento importante per la risoluzione dei problemi di alberi, albero a gomiti, ingranaggi in applicazioni automobilistiche, industriali e di generazione di energia. Nel caso di un seggiolino rotante, vibrazioni torsionali anomale potrebbero indicare problemi nei cuscinetti, negli ingranaggi del sistema di rotazione o persino una disomogeneità nella distribuzione del peso dei passeggeri che crea sollecitazioni torsionali non previste.
Cos'è la Vibrazione Torsionale?
Le vibrazioni torsionali sono vibrazioni angolari di un oggetto, tipicamente un albero lungo il suo asse di rotazione. Sono vibrazioni meccaniche causate da coppie che si alternano nel tempo e che si sovrappongono alla velocità di rotazione altrimenti costante di un albero rotante. Nell'ingegneria automobilistica la vibrazione torsionale è causata principalmente dalle fluttuazioni della potenza del motore. Le vibrazioni torsionali sono valutate come la variazione della velocità di rotazione all'interno di un ciclo di rotazione. Le variazioni di giri/min sono tipicamente indotte da una coppia motrice irregolare o da un carico variabile.
Cos'è la Vibrazione Rotazionale?
La vibrazione rotazionale è semplicemente la componente dinamica della velocità di rotazione. Se misuriamo la velocità di rotazione dell'albero con alta precisione, noteremo un'elevata deviazione della velocità di rotazione in alcune regioni del periodo. Ciò è causato dalla vibrazione angolare che attraversa la frequenza angolare naturale dell'albero. La vibrazione rotazionale viene calcolata tagliando la componente DC della velocità di rotazione o l'angolo di rotazione. Il livello di vibrazione torsionale è influenzato da una serie di parametri, come le proprietà del materiale e le condizioni operative quali temperatura, carico, RPM, ecc.
Come Misurare le Vibrazioni Rotazionali e Torsionali

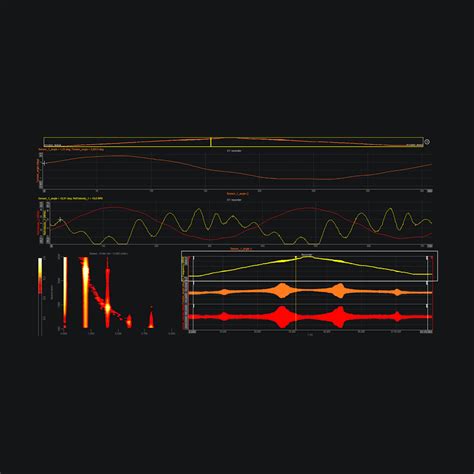

La misurazione accurata delle vibrazioni rotazionali e torsionali richiede sistemi DAQ in grado di acquisire dati ad alta velocità e di elaborare segnali provenienti da encoder di posizione e sensori di coppia. Il software DewesoftX offre una soluzione completa per questo tipo di analisi, calcolando automaticamente diversi parametri chiave:
- Angolo di rotazione: Valore dell'angolo filtrato della vibrazione.
- Velocità di rotazione: Valore di vibrazione della velocità filtrato.
- Angolo di torsione: L'angolo di torsione dinamico è dato dalla differenza angolare tra due sensori posizionati a distanza sull'albero.
- Velocità torsionale: Differenza di velocità angolare tra i due sensori.
- Angolo di riferimento dell'asse X: L'angolo di riferimento, che è sempre compreso tra 0 e 360°, può essere utilizzato come riferimento nei diagrammi X-Y basati sull'angolo.
- Frequenza: In unità RPM.
I calcoli possono essere eseguiti online in tempo reale o offline sui dati grezzi salvati. Maggiori informazioni su questi argomenti sono disponibili nelle risorse dedicate all'analisi delle vibrazioni torsionali e alla misurazione delle vibrazioni angolari degli alberi rotanti.
Fenomeno della risonanza delle onde (esempio pratico illustrato)
Riepilogo delle Applicazioni dei Sensori di Coppia
I sensori di coppia sono utilizzati in centinaia di applicazioni e praticamente in ogni settore. I sensori di coppia reattivi si trovano nelle chiavi dinamometriche e in molteplici altri strumenti. Nelle applicazioni automobilistiche, i sensori di coppia rotativi si trovano in banchi prova motori, dinamometri e banchi prova di endurance. Ma questo rappresenta solo una parte del loro utilizzo. Sono anche utilizzati per testare unità di condizionamento d'aria industriali, attrezzature sportive, robotiche, strumentazione medica, test di potenza elettrica e altro ancora.
La coppia è una misura fondamentale in tantissimi campi ed applicazioni, e la sua corretta misurazione è cruciale per garantire la sicurezza, l'affidabilità e le prestazioni ottimali dei sistemi meccanici rotanti, inclusi i seggiolini rotanti.
