La Mappatura di Trasparenza e Opacità in 3ds Max: Una Guida Approfondita

La creazione di modelli 3D realistici in 3ds Max spesso richiede un controllo meticoloso sulla trasparenza e sull'opacità dei materiali. Questo processo, noto come mappatura di trasparenza o opacità, è fondamentale per conferire profondità e autenticità a qualsiasi scena digitale. Che si tratti di vetro, tessuti leggeri, o effetti atmosferici, la capacità di gestire queste proprietà è indispensabile per ogni artista 3D. Questa guida esplorerà in dettaglio come implementare queste tecniche, partendo dai concetti fondamentali fino ad arrivare a metodi più avanzati, sfruttando al meglio le potenzialità di 3ds Max e dei software di grafica correlati.

La Base della Modellazione: Utilizzare i Blueprint

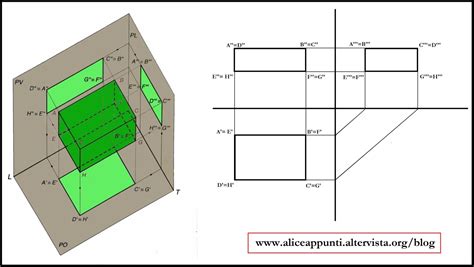

Prima di addentrarsi nelle complessità della mappatura, è cruciale stabilire una solida base per la modellazione. Il primo passo per creare un oggetto in 3ds Max è decidere cosa modellare. Successivamente, è necessario procurarsi un "blueprint". Ma cos'è esattamente un blueprint? Di fatto, è una planimetria. Il suo nome deriva da un antico processo di stampa che utilizzava fogli sensibili alla luce, simili alla carta fotografica, per creare un negativo blu con linee bianche. Oggi, questo termine si riferisce comunemente a immagini di riferimento di alta qualità che mostrano un oggetto da diverse angolazioni, essenziali per ottenere proporzioni accurate.

Per iniziare, si può effettuare una ricerca su Google digitando termini come "egg-chair blueprint" per trovare immagini di riferimento adatte. Una volta ottenuto il blueprint, il processo in 3ds Max prevede la creazione di un piano con le proporzioni dell'immagine. Ad esempio, si potrebbe creare un piano con dimensioni che corrispondono al rapporto dell'immagine del blueprint, come 58x37.6, 580x376, 1160x752, o persino 5800x3760, a seconda della risoluzione desiderata.

Successivamente, l'immagine del blueprint viene applicata come texture map al piano creato. Per visualizzare correttamente la texture, è necessario accedere alle impostazioni di "Display Performance" e assicurarsi che la voce "Texture maps" sia impostata su una risoluzione adeguata, ad esempio 512 pixel o superiore. Una volta applicata l'immagine, si utilizza lo strumento di scala per assegnare al piano le dimensioni reali dell'oggetto che si intende modellare. Se, ad esempio, la sedia target è alta 114 cm, si scala il piano in vista dall'alto fino a far corrispondere l'altezza della sedia nel disegno con l'altezza di un cubo di riferimento. Un utile trucco per migliorare la visibilità del blueprint è utilizzare il comando abbreviato Alt+X, che rende l'oggetto selezionato semitrasparente senza dover creare un materiale apposito.

Una volta che il piano è correttamente scalato e posizionato, si procede affettando il piano stesso. È possibile contare le suddivisioni necessarie e poi convertire l'oggetto in poligono modificabile (Editable Poly). In alternativa, dopo la conversione, si possono utilizzare strumenti come "Slice" o "Connect" per suddividere ulteriormente la geometria. Per un approccio comune, si potrebbe iniziare con una suddivisione di 3x3.

Dopo aver convertito l'oggetto in Editable Poly, è necessario entrare in modalità "Edge mode" e riposizionare le linee verticali per adattarle al blueprint. È fondamentale ricordarsi di flaggare l'opzione "Preserve UVs" durante queste modifiche. Questa impostazione assicura che la mappa UV (le coordinate che definiscono come una texture viene applicata a una superficie) rimanga legata alle facce dell'oggetto, evitando distorsioni indesiderate.

Successivamente, si eliminano le facce in eccesso, oppure si selezionano tutte le facce e si deselezionano quelle che si desidera conservare, per poi cancellare le rimanenti. Utilizzando il comando "Detach", le singole facce possono essere staccate, trasformandole in oggetti separati. È buona norma assegnare nomi comprensibili a questi nuovi oggetti per facilitare la gestione. Una volta staccate le parti, si eliminano eventuali residui geometrici non necessari. Infine, si ruotano i piani nel senso corretto per allinearli alla geometria desiderata. A questo punto, il modello può iniziare a prendere forma utilizzando questi riferimenti, ricordando sempre il comando Alt+X per mantenere la semi-trasparenza e visualizzare i riferimenti sottostanti.

Creare Mappe di Opacità e Trasparenza in Photoshop

La creazione di materiali con trasparenza e opacità richiede la preparazione di texture specifiche, spesso chiamate "opacity maps" o "transparency maps". Queste mappe definiscono quali parti di un materiale saranno visibili e quali trasparenti. Il software di grafica come Adobe Photoshop è uno strumento potente per generare queste texture.

Per creare una mappa di opacità, è necessario definire chiaramente le zone visibili dell'oggetto (rappresentate dal bianco) e le zone trasparenti (rappresentate dal nero). Le tonalità di grigio definiranno le aree con trasparenza intermedia, basata sull'intensità del grigio stesso. Esistono diversi metodi in Photoshop per ottenere questo risultato:

Metodo Threshold (Soglia)

Questo metodo è più o meno preciso a seconda dell'immagine di base utilizzata. Immagini con molti dettagli e colori possono rendere più complesso definire un confine netto tra bianco e nero.

1. Creare un nuovo livello di riempimento o regolazione (Create a new fill or adjustment layer) facendo clic sull'icona rotonda in basso a destra nel pannello Livelli.
2. Selezionare "Threshold" (Soglia).
3. Regolare la soglia di colore tramite l'apposita freccia per definire il punto di transizione tra bianco e nero.
4. Invertire i colori con Image > Adjustments > Invert (o la scorciatoia da tastiera Ctrl+I).

Il risultato finale, valido per tutti i metodi, mostrerà le aree bianche come parti visibili del modello 3D e le aree nere come zone di trasparenza totale.

Metodo Solid Color (Colore Solido)

Questo metodo prevede l'utilizzo di colori solidi. È fondamentale che l'immagine di base non sia un JPG o abbia uno sfondo colorato (o bianco), ma sia inizialmente trasparente.

1. Aprire l'immagine di base con uno sfondo trasparente nel software di grafica.
2. Creare un nuovo livello di riempimento o regolazione (Create a new fill or adjustment layer).
3. Selezionare "Solid Color" (Colore Solido).
4. Utilizzare questo colore solido per definire le aree di trasparenza o opacità, a seconda delle necessità, basandosi sull'immagine di riferimento.

Metodo Grey Scale (Scala di Grigi)

Questo metodo sfrutta direttamente le sfumature di grigio per controllare il livello di opacità.

1. Aprire l'immagine desiderata in Photoshop.
2. Convertire l'immagine in scala di grigi se non lo è già (Image > Mode > Grayscale).
3. Utilizzare strumenti di regolazione come "Levels" o "Curves" per affinare il contrasto e definire le aree di trasparenza desiderata. Le aree più scure saranno più trasparenti, quelle più chiare meno trasparenti.

Il risultato di questi metodi in Photoshop verrà poi utilizzato in 3ds Max per controllare la trasparenza di un materiale.

Applicare Mappe di Trasparenza in 3ds Max

Una volta create le mappe di opacità, è il momento di applicarle ai materiali in 3ds Max. Questo processo è valido sia per i materiali standard di 3ds Max, sia per renderer più avanzati come V-Ray o Mental Ray.

1. Aprire il "Material Editor" (Editor Materiali) in 3ds Max.
2. Selezionare uno slot materiale vuoto o un materiale esistente da modificare.
3. Nel "Browser Materiali" (Material Browser), individuare la sezione relativa alla trasparenza o all'opacità del materiale. Solitamente, questa opzione si trova sotto la voce "Opacity" o "Transparency".
4. Fare clic sulla casella accanto a "Opacity" per aprire il "Material/Map Browser".
5. Selezionare "Bitmap" o un altro tipo di mappa appropriato.
6. Navigare e selezionare la mappa di opacità creata in precedenza (ad esempio, il file .jpg o .png generato in Photoshop).

Una volta assegnata la mappa, 3ds Max utilizzerà le informazioni di luminosità dell'immagine per determinare il livello di trasparenza dell'oggetto. Le aree nere della mappa renderanno l'oggetto completamente trasparente, le aree bianche lo renderanno opaco, e le diverse tonalità di grigio creeranno effetti di semi-trasparenza graduata.

Mappatura UVW: Il Fondamento della Corretta Applicazione delle Texture

Prima di applicare materiali, è essenziale comprendere il processo di mappatura UVW (UV Mapping). Questo processo consiste nel "appiattire" la geometria 3D dell'oggetto in uno spazio 2D, permettendo alle texture di essere applicate in modo corretto e senza distorsioni. Pensate a UVW come alle coordinate XYZ del vostro oggetto nello spazio 3D, ma adattate per la proiezione su una superficie piana.

Il Modificatore UVW Map

Il modo più semplice per iniziare la mappatura UVW, specialmente per oggetti semplici, è utilizzare il modificatore "UVW Map". Questo modificatore si trova nel pannello "Modify" (Modifica) di 3ds Max.

1. Selezionare l'oggetto da mappare.
2. Nel pannello "Modify", selezionare "UVW Map" dall'elenco dei modificatori. È possibile cercarlo rapidamente digitando "UV".
3. Con il modificatore "UVW Map" selezionato nello stack, il pannello "Parameters" (Parametri) offrirà diverse opzioni.

Tipi di Mappatura

La prima opzione importante è il "Mapping Type" (Tipo di Mappatura). Le opzioni comuni includono:

• Planar: Proietta la texture in modo piatto su una singola direzione. Utile per superfici piane o per iniziare la mappatura.
• Box: Crea una mappatura a forma di scatola attorno all'oggetto. Ideale per oggetti con forme relativamente semplici e squadrate.
• Cylindrical: Applica la texture come se fosse avvolta attorno a un cilindro.
• Spherical: Avvolge la texture attorno a una sfera.

La scelta del tipo di mappatura dipende dalla forma dell'oggetto. Per oggetti squadrati, "Box" è spesso una buona scelta. Per forme più complesse, potrebbe essere necessario utilizzare metodi più avanzati come lo "Unwrap UVW".

Dimensione del Mondo Reale

È possibile impostare una "Real-World Map Size" (Dimensione Mappa del Mondo Reale) nel modificatore UVW Map. Se una texture ha una dimensione reale definita (ad esempio, un motivo di tessuto che copre 1x2 metri nel mondo reale), questa opzione assicura che venga rappresentata accuratamente sull'oggetto 3D.

Canali di Mappatura (Map Channel)

Il modificatore "UVW Map" consente di specificare un "Map Channel" (Canale di Mappatura). Questo è utile quando si desidera applicare diverse mappature UV a diverse texture sullo stesso oggetto. Ad esempio, si potrebbe avere una mappatura UV per la texture diffusa e una mappatura diversa per una mappa di bump o displacement. Assegnando texture diverse a canali diversi e applicando più modificatori "UVW Map" (ognuno impostato su un canale differente), si ottiene un controllo granulare.

Allineamento Rapido

Il modificatore offre anche strumenti per forzare rapidamente l'allineamento della mappatura lungo l'asse X, Y o Z. Questo è particolarmente utile quando si utilizza la mappatura "Planar" e si desidera che il piano di proiezione sia orientato in una direzione specifica.

Il Modificatore Unwrap UVW: Controllo Avanzato

Per mesh più complesse, il modificatore "Unwrap UVW" offre un controllo molto più granulare su come le facce dell'oggetto vengono mappate nella texture.

1. Aggiungere il modificatore "Unwrap UVW" allo stack dei modificatori dell'oggetto.
2. Fare clic sul pulsante "Edit" (Modifica) nel rollout "Parameters" per aprire l'editor UVW.

L'editor UVW mostra una rappresentazione 2D dell'oggetto, dove le facce (o "isole UV") possono essere selezionate, spostate, ruotate e scalate.

Visualizzazione della Texture

Nell'editor UVW, è possibile caricare la texture che si sta utilizzando (Pick Texture > Bitmap). Questo visualizza l'immagine come sfondo nell'editor, permettendo di allineare le isole UV con precisione rispetto al disegno della texture. È importante notare che se l'immagine non è quadrata, verrà compressa nello spazio UV quadrato (0-1). Per questo motivo, la maggior parte delle texture viene creata con dimensioni quadrate (es. 1024x1024, 2048x2048 pixel).

Flatten Mapping

Uno strumento automatico molto utile è "Flatten Mapping" (trovato nel menu "Mapping"). Selezionando tutte le facce dell'oggetto (Ctrl+A in modalità poligono) e applicando "Flatten Mapping", le isole UV vengono organizzate ordinatamente nello spazio UV. Le impostazioni predefinite funzionano spesso bene, ma ci sono parametri aggiuntivi per un controllo più fine.

Manipolazione Manuale

Dopo aver utilizzato "Flatten Mapping" o per modifiche più precise, le isole UV possono essere manipolate manualmente utilizzando gli strumenti di spostamento, rotazione e scala direttamente nell'editor UVW. Questi strumenti funzionano in modo simile a quelli utilizzati per manipolare oggetti nello spazio modello.

Integrazione con Mappe di Trasparenza

La mappatura UVW è fondamentale anche per l'applicazione delle mappe di trasparenza e opacità. Una corretta mappatura UV assicura che la mappa di opacità venga proiettata sull'oggetto nella maniera desiderata, creando gli effetti di trasparenza attesi. Ad esempio, se si sta modellando una finestra con una grata, la mappa UVW deve essere impostata in modo che la grata (definita nella mappa di opacità) appaia nella posizione corretta sul vetro.

Gestione dei Canali UV per Materiali Complessi

Per scene complesse, come quelle di architettura o arredamento, è comune utilizzare più canali di mappatura. Ad esempio:

• Canale 1: Per la texture principale (diffusa).
• Canale 2: Per la mappa di opacità (vetro, tessuti).
• Canale 3: Per la mappa di bump o displacement (dettagli superficiali).

Questo approccio, gestito tramite il modificatore "Unwrap UVW" e la selezione dei canali appropriati nell'editor dei materiali, permette di ottenere risultati estremamente realistici e dettagliati.

Approfondimenti sui Corsi di 3ds Max

Per chi desidera approfondire ulteriormente queste tecniche, esistono corsi specifici che coprono in dettaglio la gestione delle mappe Substance, la mappatura UV, e l'utilizzo di vari tipi di texture in 3ds Max.

Corso 1: Si concentra sull'utilizzo e l'analisi delle nuove "Substance Map", la gestione delle coordinate UV, dei canali relativi ai materiali standard e Arch & Design, la gestione delle dimensioni delle texture, e l'analisi di mappe come Bump, Displacement, Opacity, Height ed Emissive. Viene spiegato in dettaglio l'utilizzo di tutti i rollout delle Substance Map, la configurazione dei player di visualizzazione, e suggerimenti per esportare le texture. Include anche l'analisi degli shader di visualizzazione e una descrizione dettagliata di 29 substance map con esempi pratici.

Corso 2: Offre una panoramica ancora più ampia, con la descrizione dettagliata di 42 substance map. Include suggerimenti per la gestione del displacement, esempi tramite il modificatore "Unwrap" e la gestione delle coordinate di mapping. Vengono mostrati esempi pratici per mobili, divani e scene di esterni. Il corso copre anche l'installazione e l'utilizzo di "Ivy Generator" per la vegetazione, tecniche di import/export delle geometrie, e la modifica dei materiali nello "Slate Editor". Vengono trattati esempi avanzati di composizione multipla di mappe substance e maschere, esempi di noise e substance map, e workflow di gestione gamma. Infine, vengono esplorati l'uso delle nuove "Substance Extra" con animazione in Mental Ray, l'uso delle substance map in Iray e le modifiche necessarie per la compatibilità, l'uso di filtri avanzati in Photoshop e le tecniche di post-produzione.

Questi corsi forniscono le basi teoriche e pratiche necessarie per padroneggiare la creazione di materiali complessi e l'applicazione di texture in 3ds Max, aprendo la porta a un livello superiore di realismo e dettaglio nei progetti 3D.
